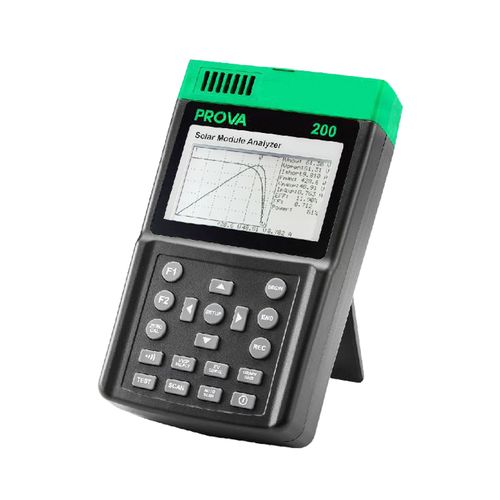

PROVA-200A太阳能电池分析仪
产品特点 Product Features
太阳能板I-V特性曲线测试。
太阳能板最大功率 (Pmax) 搜寻，自动扫描判读: 最大可测:
PROVA 200A: 60V, 6A (180W)。
PROVA 210: 60V, 12A (500W)。
PROVA 218: 85V, 8.5A (500W)。
手动设定 (电流扫描范围) I-V特性曲线测试。
单点I-V特性测试。
PROVA 200A最佳分辨率为: 1mV, 0.1mA。
最大功率时，电压 (Vmaxp) 判读。
最大功率时，电流 (Imaxp) 判读。
开路电压 (Vopen) 量测。
短路电流 (Ishort) 量测。
I-V特性曲线具光标功能；能移动光标，判读所在位置的电压、电流读值。
太阳能板效率 (Efficiency) 计算 (%)。
太阳能板面积 (参数) 设定: 0.001 ~ 9999 m2。
标准光源 (参数) 设定: 10 W/m2 ~ 1000 W/m2。
附Optical (光学式) USB通讯线可与计算机通讯联机。
最低功率 (参数) 设定、警示。
内建万年历与时钟。
内建电池充电电路。
附变压器与可充电式锂电池。
可记录100笔数据。
大的LCD显示屏幕，附背光。
应用范围:
质量控制：可应用在生产线、仓管、或安装现场
确认太阳能系统的需求
太阳能板的维护
验证太阳能板的最佳安装角度
|
电器规格 (PROVA 200A): (23℃±5℃, 四线式量测, 最大功率限制为180W)
DC (直流) 电压量测: | 范围 | 分辨率 | 准确度 | | 0 ~ 6 V | 0.001 V | ±1% ± (1% of Vopen ± 9mV) | | 6 ~ 10 V | 0.001 V | ±1% ± (1% of Vopen ± 0.09V) | | 10 ~ 60 V | 0.01 V |
Vopen: 太阳能模块或单芯片的开路电压
DC (直流) 电流量测: | 范围 | 分辨率 | 准确度 | | 0.01 ~ 0.6 A | 0.1 mA | ±1% ± (1% of Ishort ± 0.9mA) | | 0.6 ~ 1 A | 0.1 mA | ±1% ± (1% of Ishort ± 9mA) | | 1 ~ 6 A | 1 mA |
Ishort: 太阳能模块或单芯片的短路电流 测量Ishort时内部阻抗: 0.05 Ohm DC (直流) 负载电流* : | 范围 | 分辨率 | 准确度 | | 0.01 ~ 1 A | 0.1 mA | ±1% ± 0.9mA | | 1 ~ 6 A | 1 mA | ±1% ± 9mA |
*若电流大于6A, 则无法进行测试 (Auto-Scan或Scan或Test) *若瓦特数低于100 W，则模拟的时间最多为9.999 sec *若瓦特数超过100 W，则模拟的时间会自动被设定成10m sec
一般规格︰ | | 内存: | 100 笔记录 | 尺寸: | 257(长) x 155(宽) x 57(高) mm 10.1" (长) x 6.1" (宽) x 2.2" (高) | 重量: | | 操作环境: | | 储存环境: | | 温度系数: | 0.1% of full scale /°C (＜18°C 或 ＞28°C) | 配件: | 使用手册 x 1, 充电式锂电池 (PROVA 200A: 1600mAh) x 1, 光电式USB通讯线 x 1, 软件光盘 x 1, 软件手册 x 1, 手提包 x 1, 四线转二线转接头 x 1 组, 凯氏夹 (PROVA 200A: 最大6A) x 1 组 |
|
太阳能板I-V特性曲线测试。
太阳能板最大功率 (Pmax) 搜寻，自动扫描判读: 最大可测:
PROVA 200A: 60V, 6A (180W)。
PROVA 210: 60V, 12A (500W)。
PROVA 218: 85V, 8.5A (500W)。
手动设定 (电流扫描范围) I-V特性曲线测试。
单点I-V特性测试。
PROVA 200A最佳分辨率为: 1mV, 0.1mA。
最大功率时，电压 (Vmaxp) 判读。
最大功率时，电流 (Imaxp) 判读。
开路电压 (Vopen) 量测。
短路电流 (Ishort) 量测。
I-V特性曲线具光标功能；能移动光标，判读所在位置的电压、电流读值。
太阳能板效率 (Efficiency) 计算 (%)。
太阳能板面积 (参数) 设定: 0.001 ~ 9999 m2。
标准光源 (参数) 设定: 10 W/m2 ~ 1000 W/m2。
附Optical (光学式) USB通讯线可与计算机通讯联机。
最低功率 (参数) 设定、警示。
内建万年历与时钟。
内建电池充电电路。
附变压器与可充电式锂电池。
可记录100笔数据。
大的LCD显示屏幕，附背光。
应用范围:
质量控制：可应用在生产线、仓管、或安装现场
确认太阳能系统的需求
太阳能板的维护
验证太阳能板的最佳安装角度
|
|
|
■ 太阳能电池I-V特性曲线测试。
■ 太阳能电池最大功率 (Pmax) 搜寻，自动扫描判读: 最大可测60V, 12A (500W)。
■ 手动设定 (电流扫描范围) I-V特性曲线测试。
■ 单点I-V特性测试。
■ 最佳分辨率为: 1mV, 1mA。
■ 最大功率时，电压 (Vmaxp) 判读。
■ 最大功率时，电流 (Imaxp) 判读。
■ 开路电压 (Vopen) 量测。
■ 短路电流 (Ishort) 量测。
■ I-V特性曲线具光标功能；能移动光标，判读所在位置的电压、电流读值。
■ 太阳能电池效率 (Efficiency) 计算 (%)。
■ 太阳能电池面积 (参数) 设定: 0.001 ~ 9999 m2。
■ 标准光源 (参数) 设定: 10 W/m2 ~ 1000 W/m2。
■ 附Optical (光学式) USB通讯线可与计算机通讯联机。
■ 最低功率 (参数) 设定、警示。
■ 内建万年历与时钟。
■ 内建电池充电电路。
■ 附变压器与可充电式锂电池。
■ 可记录100笔数据。
■ 记录数据的取样时间可设定为0 ~ 99分。
■ 大的LCD显示屏幕，附背光。
■ 应用范围:
质量控制：可应用在生产线、仓管、或安装现场
确认太阳能系统的需求
太阳能电池的维护
验证太阳能电池的最佳安装角度
|
|
|
控制卤素灯(或其它光源)以模拟太阳光的照射
低成本可供教育目的使用
标准式太阳光强度感应器以显示真实的光照射
使用者友善接口
|
|
|
太阳能板I-V特性曲线测试。
太阳能板最大功率 (Pmax) 搜寻，自动扫描判读: 最大可测:
PROVA 200A: 60V, 6A (180W)。
PROVA 210: 60V, 12A (500W)。
PROVA 218: 85V, 8.5A (500W)。
手动设定 (电流扫描范围) I-V特性曲线测试。
单点I-V特性测试。
PROVA 200A最佳分辨率为: 1mV, 0.1mA。
PROVA 210/218最佳分辨率为: 1mV, 1mA。
最大功率时，电压 (Vmaxp) 判读。
最大功率时，电流 (Imaxp) 判读。
开路电压 (Vopen) 量测。
短路电流 (Ishort) 量测。
I-V特性曲线具光标功能；能移动光标，判读所在位置的电压、电流读值。
太阳能板效率 (Efficiency) 计算 (%)。
太阳能板面积 (参数) 设定: 0.001 ~ 9999 m2。
标准光源 (参数) 设定: 10 W/m2 ~ 1000 W/m2。
附Optical (光学式) USB通讯线可与计算机通讯联机。
最低功率 (参数) 设定、警示。
内建万年历与时钟。
内建电池充电电路。
附变压器与可充电式锂电池。
可记录100笔数据。
PROVA 210/218记录数据的取样时间可设定为0 ~ 99分。
大的LCD显示屏幕，附背光。
应用范围:
质量控制：可应用在生产线、仓管、或安装现场
确认太阳能系统的需求
太阳能板的维护
验证太阳能板的最佳安装角度
|
|
|
太阳能系统I-V特性曲线测试
最大测试电压电流为1000V及12A，瓦特数为12000W
测试仪与远程太阳能侦测器 (RSD) 以蓝牙 (Bluetooth) 无线连接
太阳能系统最大功率 (Pmax) 搜寻，自动扫描判读
智能型最大功率自动扫描
最大功率时，电压 (Vpm) 判读
最大功率时，电流 (Ipm) 判读
开路电压 (Voc) 量测
短路电流 (Isc) 量测
太阳能系统效率 (Efficiency) 计算 (%)
太阳能板温度、照度 (Irradiance) 及串联电阻 (Rs) 量测
I-V特性曲线具光标功能
具有数据记录/开启功能，可定时分析记录太阳能系统特性曲线
根据IEC规定转换标准环境 (STC) I-V曲线及参数显示
标准环境 (STC) 测试报告与工作环境 (OPC) 测试报告，判断太阳能板OK/NO OK
太阳能板参数数据库设定
设定太阳能板串联数量 (Nms)，一次测量多个太阳能板参数
可连续量测、监控及记录太阳能板照度及温度
内建万年历与时钟
附变压器与可充电式锂电池
Optical (光学式) USB通讯线与计算机通讯联机
|
|
|
|
